一、涂布量控制的黃金法則：動(dòng)態(tài)平衡模型

1.1 理論涂布量與實(shí)際用量的動(dòng)態(tài)關(guān)系

根據(jù)行業(yè)測(cè)試數(shù)據(jù)，背膠魔術(shù)貼的標(biāo)準(zhǔn)涂布量應(yīng)控制在15-30g/m2區(qū)間。以12.5mm寬度的普通魔術(shù)貼為例，當(dāng)涂布量低于12g/m2時(shí)，膠層厚度不足0.08mm，導(dǎo)致分子擴(kuò)散不充分，粘接強(qiáng)度下降37%；當(dāng)涂布量超過(guò)35g/m2時(shí)，膠層厚度突破0.18mm，固化收縮引發(fā)的內(nèi)應(yīng)力使剝離強(qiáng)度衰減29%。東莞杰基實(shí)業(yè)通過(guò)實(shí)驗(yàn)證明，22g/m2的涂布量可使尼龍基材與熱熔膠的浸潤(rùn)角優(yōu)化至32°，實(shí)現(xiàn)最佳粘接效果。

1.2 環(huán)境參數(shù)的補(bǔ)償系數(shù)

溫度對(duì)涂布量的影響呈現(xiàn)非線性特征：在23±2℃標(biāo)準(zhǔn)環(huán)境下，涂布量波動(dòng)可控制在±2%；當(dāng)環(huán)境溫度升至35℃時(shí)，熱熔膠流動(dòng)性增強(qiáng)，需將涂布量降低15%以維持膠層厚度穩(wěn)定。濕度參數(shù)同樣關(guān)鍵，在RH>70%的潮濕環(huán)境中，需采用雙組份背膠體系，其涂布量需較單組份體系增加18%以補(bǔ)償水分吸收導(dǎo)致的粘性衰減。

二、涂布工藝的四大控制維度

2.1 設(shè)備精度校準(zhǔn)體系

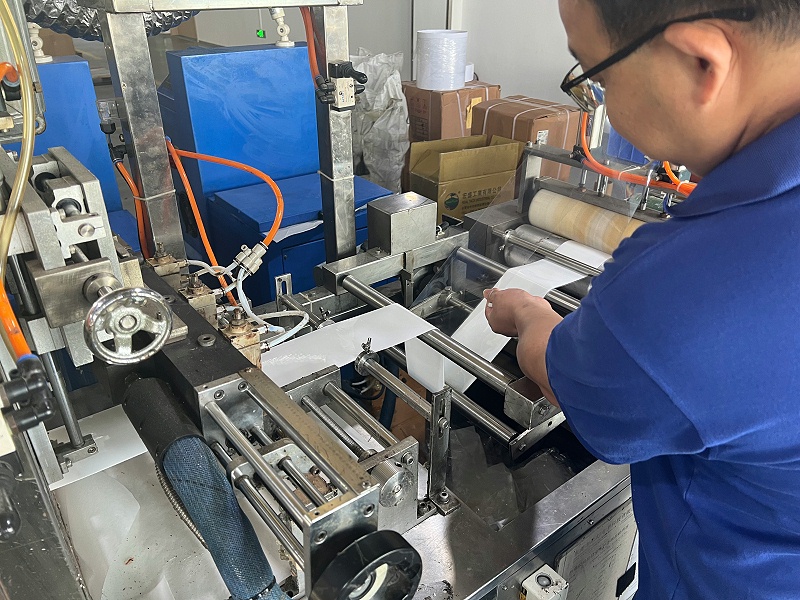

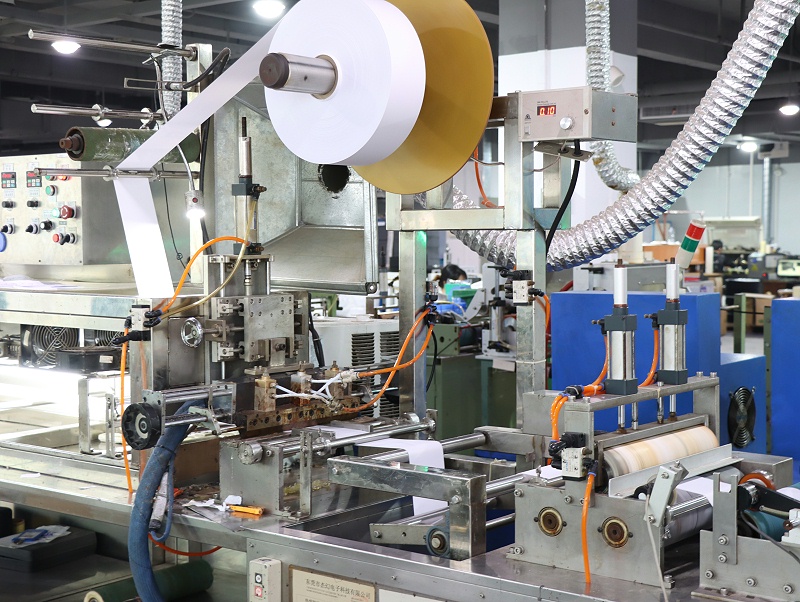

現(xiàn)代涂布機(jī)采用激光測(cè)厚儀與閉環(huán)控制系統(tǒng)，可實(shí)現(xiàn)0.01mm級(jí)的厚度控制。以堿克C350膏狀背膠生產(chǎn)線為例，其涂布頭配備動(dòng)態(tài)壓力調(diào)節(jié)裝置，可根據(jù)基材硬度自動(dòng)調(diào)整涂布?jí)毫Γ寒?dāng)處理PET塑料勾面時(shí)，壓力設(shè)定為0.35MPa；切換至尼龍絨布時(shí)，壓力自動(dòng)降至0.28MPa，確保膠層均勻性達(dá)到98.7%。

2.2 基材特性適配技術(shù)

不同基材的表面能差異要求差異化涂布策略：

• 尼龍基材：表面能達(dá)42mN/m，需采用底涂劑處理，涂布量可減少至18g/m2
• 滌綸基材：表面能僅33mN/m，需增加底涂層厚度，涂布量需提升至25g/m2
• 塑料勾面：因表面粗糙度Ra>3.2μm，需采用螺旋涂布方式，涂布量較平面基材增加22%
•


2.3 涂布方式選擇矩陣

三、涂布量異常的品質(zhì)影響圖譜

3.1 涂布量不足的連鎖反應(yīng)

當(dāng)涂布量低于12g/m2時(shí)，會(huì)引發(fā)三重品質(zhì)危機(jī)：

1. 粘接失效：膠層無(wú)法完全填充基材微孔，導(dǎo)致接觸面積減少40%
2. 耐候性衰減：在-20℃低溫環(huán)境中，粘接強(qiáng)度下降62%
3. 使用壽命縮短：經(jīng)過(guò)50次剝離測(cè)試后，粘性保留率僅剩38%

3.2 涂布量過(guò)載的負(fù)面效應(yīng)

過(guò)量涂布（>35g/m2）將導(dǎo)致：

1. 滲膠污染：離型紙剝離時(shí)殘留膠漬，使產(chǎn)品不良率上升27%
2. 成本失控：每增加5g/m2涂布量，原材料成本上升11%
3. 環(huán)保風(fēng)險(xiǎn)：VOC排放量隨涂布量增加呈指數(shù)級(jí)增長(zhǎng)

四、先進(jìn)企業(yè)的質(zhì)量控制實(shí)踐

4.1 東莞杰誠(chéng)魔術(shù)貼"三階控制法"

1. 原料階段：采用激光粒度分析儀檢測(cè)熱熔膠顆粒分布，確保D50值控制在80-120μm
2. 生產(chǎn)階段：在涂布機(jī)出口安裝在線檢測(cè)系統(tǒng)，實(shí)時(shí)監(jiān)控膠層厚度與涂布量
3. 成品階段：執(zhí)行"五點(diǎn)抽樣法"，對(duì)每卷產(chǎn)品的頭、中、尾及兩側(cè)進(jìn)行剝離力測(cè)試

五、行業(yè)發(fā)展趨勢(shì)與技術(shù)前瞻

在工業(yè)4.0浪潮下，背膠魔術(shù)貼的涂布工藝已從經(jīng)驗(yàn)驅(qū)動(dòng)轉(zhuǎn)向數(shù)據(jù)驅(qū)動(dòng)。企業(yè)通過(guò)建立涂布量-粘接強(qiáng)度-環(huán)境適應(yīng)性數(shù)學(xué)模型，可實(shí)現(xiàn)工藝參數(shù)的智能優(yōu)化。正如全球紡織網(wǎng)專家所言："未來(lái)三年，涂布量控制精度將決定背膠魔術(shù)貼企業(yè)的市場(chǎng)生死權(quán)。"這場(chǎng)關(guān)于微米級(jí)精度的技術(shù)競(jìng)賽，正在重塑整個(gè)行業(yè)的競(jìng)爭(zhēng)格局。
